地址：广东省深圳市南山区南山大道1088号南园枫叶大厦5C20、28、35、42、57、86规格直线步进电机，节省设备空间；
运行精度高、品质稳定、性价比高；
丝杆、螺母均为进口；
ElectroCraft独资工厂制造；

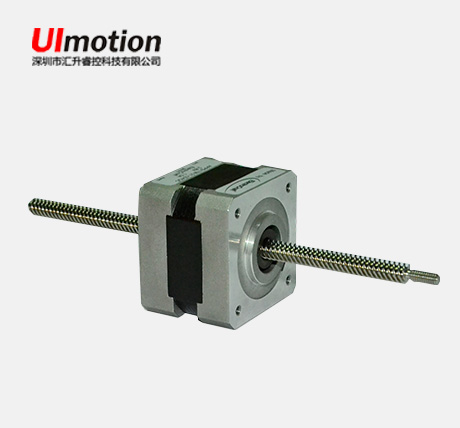

42直线丝杆电机 直线步进电机 丝杆步进电机介绍：
42固定轴式 42贯通轴式 42外部驱动式
产品介绍：
ElectroCraft 42规格（英制17规格）直线步进电机，采用高品质大转矩步进电机本体，电机保持转矩较同类产品增加10%，实现同等转速下更大转矩输出。其选用的高硬度工程塑料螺母，经ElectroCraft工程师实际测试，有效精度运行次数超过250万次循环，远超过铜材料与常规工程塑料。电机采用的高精度梯形丝杆，导程精度可达0.017mm。
核心特点：
● 简化设备机构设计，减少传动空间；
● 运行精度高，丝杆导程精度达0.017mm；
● 进口高强度工程塑料螺母，寿命高、运行精度有保证；
● 美国生产工艺，制造严谨、品质可靠；
● 有贯通轴、外部驱动式、固定轴式三种规格可选；
直线丝杆电机选型一二三：
第一步、确定负载大小；
第二步、确定负载方向（垂直或水平）；
第三步、确定丝杆方向最大速度；
第四步、把1-3参数要求以及有效行程告诉我们，会有专业工程师出具详细规格图。
也可参考选型资料，根据公式选择合适的电机和丝杆。
电机参数：
基本尺寸表：
|
电机系列 |
长度 (mm) |
重量 (g) |
保持转矩 |
转子惯性 |
A |
B |
C |
D |
E |
F |
G |
|
APPS17M-21 |
32.5 |
198 |
21 |
3.74-4 Ncm-sec2 |
2 |
22.00 21.95 |
(4) M3x0.5 3.5 deep |
31 |
28 |
M10 x 1 |
None/ |
|
APPS17M-33 |
38.6 |
255 |
33 |
5.71-4 Ncm-sec2 |
|||||||
|
APPS17M-41 |
48.0 |
355 |
41 |
7.48-4 Ncm-sec2 |
|||||||
|
APPS17M-44 |
41.0 |
365 |
44 |
6.06-4 Ncm-sec2 |
绕组参数表：
|
APES17M Bi-Polar 绕组 |
|||||||||
|
公制 |
21 A10 |
21 A20 |
33 A10 |
33 A15 |
33 A20 |
41 A15 |
41 A20 |
44A20 |
|
|
电流 (A/Phase) |
1 |
2 |
1 |
1.5 |
2 |
1.5 |
2 |
2 |
|
|
电压 (V/Phase) |
3.8 |
1.9 |
4.7 |
3.6 |
2.4 |
3.7 |
2.4 |
2.6 |
|
|
电阻 (R/Phase) |
3.8 |
1 |
4.7 |
2.4 |
1.2 |
2.5 |
1.2 |
1.3 |
|
|
电感 (mH) |
4.8 |
1.2 |
9.1 |
4.7 |
2.3 |
4.3 |
2.2 |
2.5 |
|
可选丝杆导程：
|
螺杆选项 |
导程 (mm/转) |
步长 (mm/整步) |
推力常数 |
|
|
A |
1/4"-16 ACME |
1.5875 |
0.00794 |
1.159 |
|
B |
1/4"-16 ACME (2-S) |
3.175 |
0.01588 |
0.966 |
|
C |
1/4"-16 ACME (4-S) |
6.35 |
0.03175 |
0.643 |
|
Y |
M6 x 0.6 |
0.6 |
0.003 |
1.22 |
|
Y |
Tr6 x 1.2 |
1.2 |
0.006 |
1.159 |
|
Y |
Tr6 x 1.2 (2-S) |
2.4 |
0.012 |
1.05 |
|
Y |
7/32” (4-S) |
4.8768 |
0.02438 |
0.773 |

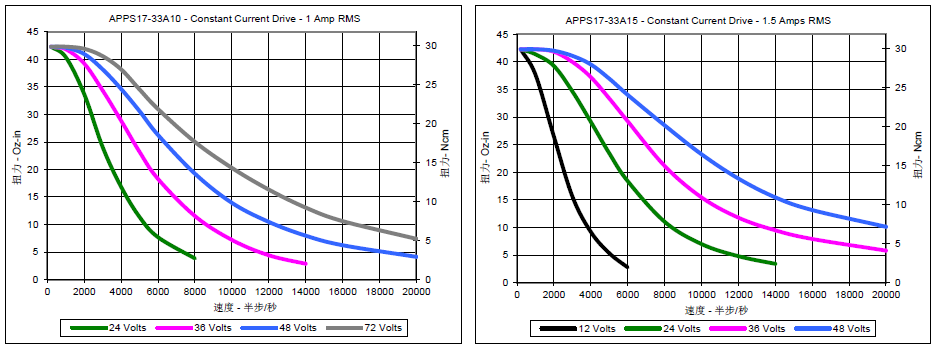

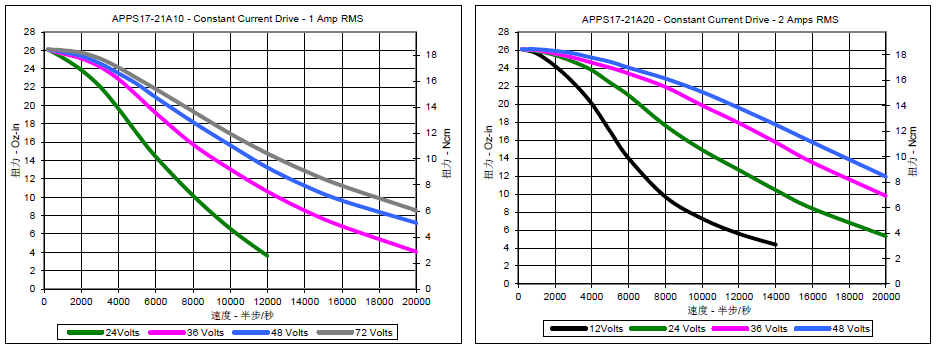

各规格电机本体矩频曲线图：
电机轴向推力计算：
丝杆轴向推力（Kgf）=电机输出转矩(Ncm) X 丝杆推力常数
举例：
选用APPS17M-21 A10规格本体、丝杆导程1.5875mm，24VDC供电，当电机转速为600RPM（4000PPS）时，丝杆轴向推力=13.5Ncm X 1.159=15.65Kgf，即153.3N。
