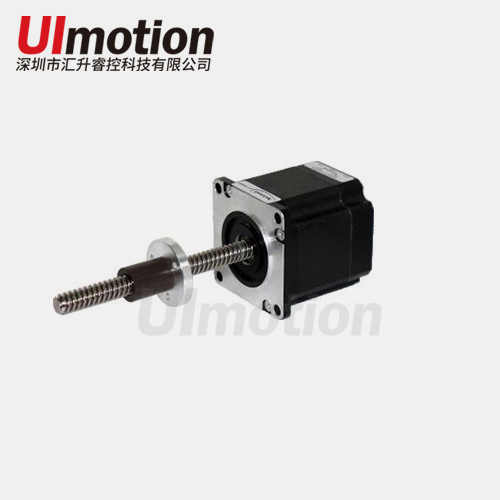

地址：广东省深圳市南山区南山大道1088号南园枫叶大厦5C86系列直线丝杆步进电机
核心特点
(1) 美国ACME高精度梯形丝杆，丝杆导程精度±0.017mm
(2) 进口高耐磨工程塑料螺母，寿命可达210万次*；
(3) 可选配消间隙螺母组件，完整消除丝杆往返间隙；
(4) 可选配16规格滚珠丝杆（C5/C7）；
(5) 可选配编码器、刹车器；
(6) 可组成脉冲、RS232/RS485、CAN通讯型开环/闭环一体机；
(7) 在自动化组装、3C检测、医疗仪器等领域成熟应用；
(8) *根据ElectroCraft测试数据，螺母寿命比铜材质高8倍。
86丝杆电机本体规格选型表
|
规格 |
机身长度 A |
电机本体保持转矩 |
电机本体重量 |
电流绕组电气参数1 |
电流绕组电气参数2 |
36V/10RPS 推力范围 |
||
|
额定电流 |
额定电阻 |
额定电流 |
额定电阻 |
|||||
|
APPS34-450 |
80mm |
4.5Nm |
2.5Kg |
5.6A |
1.0Ω |
4.0A |
1.5Ω |
340-2200N |
电机推力计算公式：电机在确定转速下推力（N）=输出转矩（Ncm）*推力常数
86丝杆电机外形尺寸图
86电机标配丝杆导程规格与推力常数
|
丝杆代码 |
丝杆外径规格 |
导程mm |
步长mm(整步) |
推力常数 |
丝杆代码 |
丝杆规格 |
导程mm |
步长mm(整步) |
推力常数 |
|
S |
Φ15.88mm ACME |
2.54 |
0.0127 |
8.65 |
E |
Φ15.88mm ACME |
12.7 |
0.0635 |
3.51 |
|
Y |
Φ15.88mm ACME |
5.08 |
0.0254 |
5.28 |
J |
Φ15.88mm ACME |
25.4 |
0.127 |
1.7 |
|
B |
Φ15.88mm ACME |
3.175 |
0.01588 |
2.1 |
N |
滚珠丝杆 1605 |
5 |
0.025 |
10.5 |
|
C |
Φ15.88mm ACME |
6.35 |
0.03175 |
5.93 |
P |
滚珠丝杆 1610 |
10 |
0.05 |
5 |
86电机标配滚珠丝杆规格

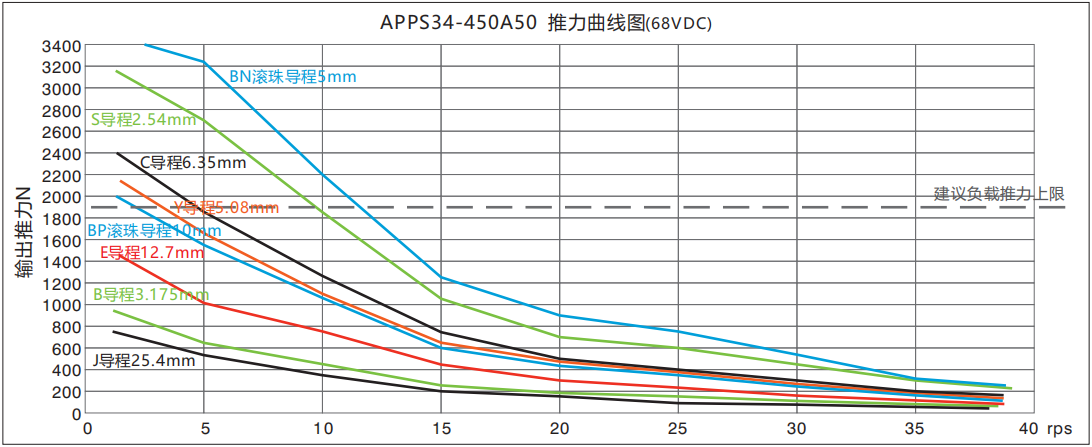

86规格丝杆电机速度-推力曲线
电机推力计算公式：电机在确定转速下推力（N）=输出转矩（Ncm）*推力常数
